產品介紹：
製動器：
電力液壓製動器 電力液壓鼓式製動器 電磁塊式製動器 電力液壓防風鐵楔製動器
安全防風製動器 電磁失效保護盤式製動器 電力液壓臂盤式製動器 風電偏航製動器
風電主軸製動器 氣動鉗盤式製動器 液壓失效保護製動器 電磁失效保護製動器
液壓直動盤式製動器 電磁鉗盤式製動器 氣動失效保護製動器 液壓直動製動器
電機盤式製動器
4.防爆材料
5.銅基材料（耐高溫800度）
6.防腐材質
非標品：
1.YQP係列：YQP50 YQP100 YQP160 YQP250 YQP315 YQP400 YQP365
2.**係列：**50 **100 **160 **250 **365
3.YPZ係列：YPZ2-I YPZ2-II YPZ2-III YPZ2-IV YPZ2-V YPZ2-VI P2-III
4.QP係列：QP12.7 QPL12.7-A QP25.4 QP30 QP40
5.YP係列：YP1 YP2 YP3 YP11 YP21 YP31 YP41
6.偏航係列：（0.8兆瓦、1.5兆瓦、2兆瓦）DADH75 DADH80 DADH90 DADH103 DADH120 DADH195
7.ADP係列：ADP(H)60 ADP(H)90 ADP(H)120
8.SE係列： 3SE(P) 4SE(P) 5SE(P) 450SE 56SE
9.ST係列： ST1SH ST2SH ST3SH ST4SH ST5SH ST10SH ST25SH ST25SH-A ST40SH ST3SH-A
10.輪邊:YLVZ25-160 YLVZ40-160
11.銅基：FSH30 BSFA70 HB30
12.鑽機：BSC90 ZWPS65-1
13.風電高速軸：（0.8兆瓦、1.5兆瓦、2兆瓦）
根據您的需求選擇耐溫，耐磨，選用材料，提供圖紙，或提供技術要求設計摩擦係數按照要求生產。
電力液壓製動器(以下簡稱為製動器),主要用於起重，運輸、港口、建築等機械中各種機構的製動、產品安裝尺寸和製動力矩參數符合JBZQ4388－86標準，技術要求符合JB6406-92標準，製動器的工作條件符合該樣本的有關規定。
2、使用條件：
2.1環境溫度：-25℃—+45℃（祥見推動器使用說明書）：
2.2周圍工作環境中不得有易燃易爆及腐蝕性氣體，空氣相對溫度不大於90%;
2.3電源電壓祥見推動器

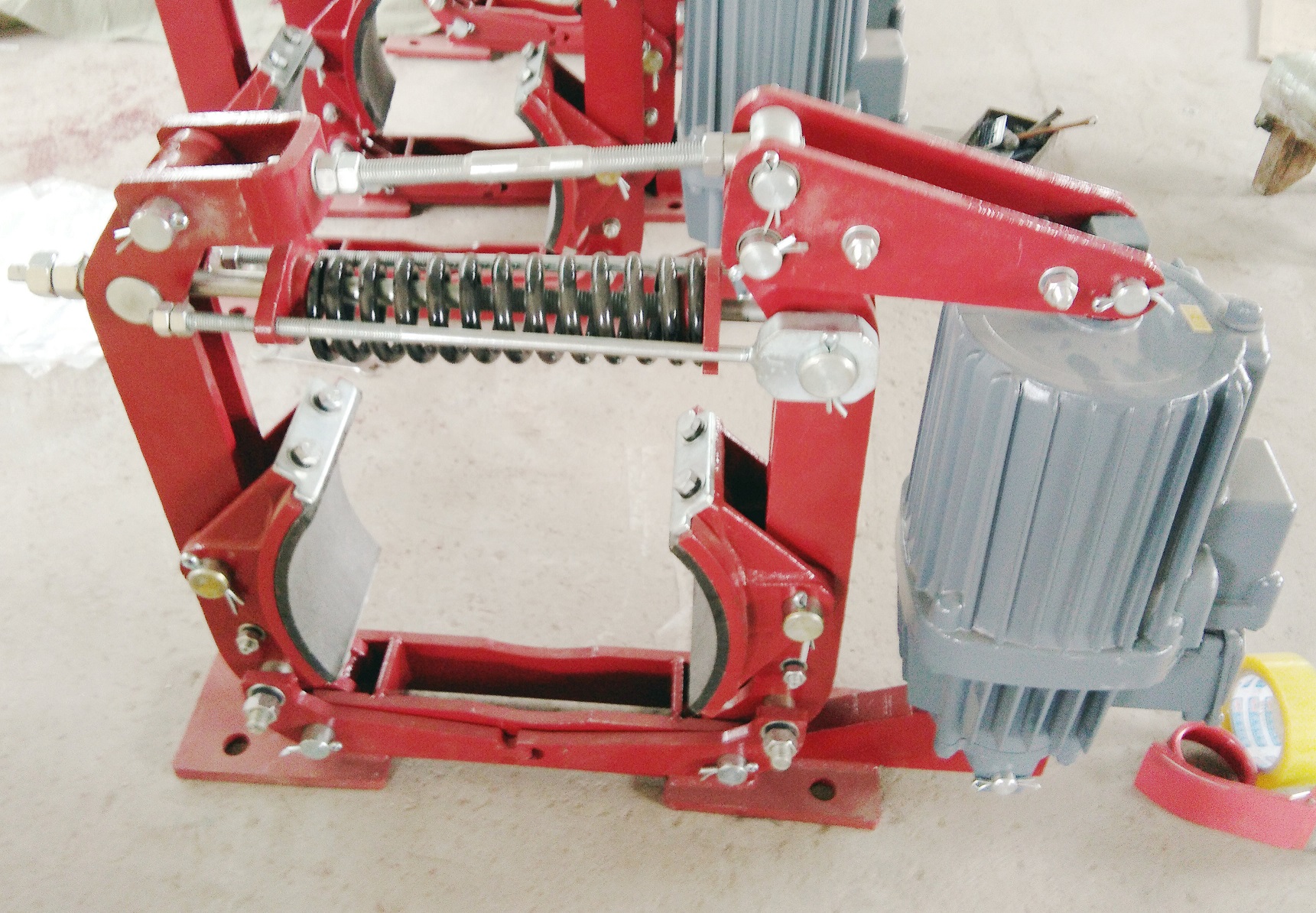

YWZ4,YWZ,YWZ4B
係列電力液壓塊式製動器由製動架處相匹配的電力液壓推動器兩大部分組成。
|
工作原理 該係列液壓推杆製動器由製動架和相匹配的YT1型電力液壓推動器兩大部分組成。 當通電時，電力液壓推動器動作，其推杆迅速升起，並通過杠杆作用把製動瓦打開（鬆閘）；當斷電時，電力液壓推動器的推杆在彈簧力的作用下，迅速下降，並通過杠杆作用把製動瓦合攏（抱閘）。
□製動器的安裝及調整 ●製動器安裝方式： ○縱裝：鬆開螺母4、5使主彈簧處於自由狀態，鬆開6、8螺母，轉動螺杆7撐開製動臂，再將製動器套裝在製動輪節器9— 彈簧座Spring base 上。10—彈簧架刻度機 Spring notches ○橫裝：當製動輪已裝在電機與其它機件之間時，鬆開螺母4、5、6、7、8，轉動螺杆取下螺杆3和7，將製動臂放倒。從側南裝到製動輪上。 ●製動器的調整 ○推動器工作行程的調整 在保證閘瓦**小退距的情況下，推動器的工作行程愈小愈理想，因此需要調節其安裝高度H1，其調整方法：鬆開螺母6和8（見圖），轉動螺杆7，使H1安裝尺寸符合表1的要求。調好後擰緊螺母6、8。 ○製動力矩的調整 鬆開螺母4，夾住螺杆的尾部方頭，轉動螺母5，使方形彈簧座位於彈簧架刻線以內，調整發後將螺母4和5擰緊退即可。 ○製動瓦的退距調整 當製動瓦打開時，調整螺栓1，使兩邊退距基本保持一致。 ○固定製動瓦的螺母（見圖），應鬆緊適當，使製動瓦與製動輪可以隨位。 □使用和維修 要定期檢查製動器的工作狀況。 檢查時應著重以下各項： ○製動器的構件無能運動是否正常，調整螺母是否緊固。 ○推動器的構件是否正常，液壓油是否足量。有無漏油和滲油現象。引入電線的絕緣是否良好。 ○尺寸H1不得小於表1所列之**小尺寸，如超出要求須立即調整，否則失去製動作用。 ○製動瓦是否正常的靠在製動輪上，磨擦表麵的狀態是否完好，有無油膩髒物。當製動襯墊的厚度達到表2中的數值時，則應更換製動襯墊。 ○製動輪的溫度不應超過200℃。 ○杠杆和彈簧發現裂紋應更換。
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
