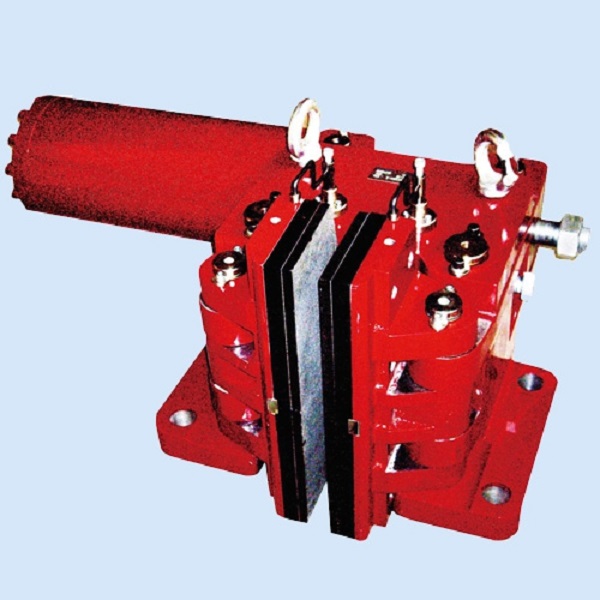

**,**D Series Safety Brakes

應用:液壓安全(緊急)製動器，是一種使用在低速軸(卷筒軸)上的大功率製動裝置
，可廣

泛用於大中型起重機、港口裝卸機械起升以及臂架府仰機構低速軸的緊急安全製動。礦用

卷揚機、提升機和大功率傾角式皮帶運輸機的工作製動和緊急安全製動，纜車和索纜起重

機驅動機構的安全製動
，鑄造起重機等特種起重機起升機構低速軸的安全(緊急)製動。

4.4、液壓失效保護盤式製動器SDBH250-I,失效保護製動器調整及調試要求

4.4.1盤型製動器的調整

4.4.1.1將製動器與液壓係統相連
，液壓係統正常工作後
，調整製動盤與製動閘瓦間隙在1～1.5mm。調整時，一副製動器的兩個閘瓦應同時調整。調整好後，應進行試運轉，並重新測量其間隙
，如有變化應進一步調整。

4.4.1.2閘瓦間隙調整好後
，係統突然斷電，觀察製動器閘瓦是否能立刻貼到製動麵上，如達不到要求應重新檢查，直到調整正常為止。

4.4.2盤型製動器的安裝調試要求

4.4.2.1各製動器的製動缸對稱**線水平麵與主軸軸心線應在同一水平麵內，其偏差△不得大於&plu**n;3mm。

4.4.2.2在閘瓦與製動盤全接觸的情況下，實際的平均摩擦半徑不得小於設計的平均摩擦半徑。

4.4.2.3支架兩側麵與閘盤兩側麵的不平行度不大於0.2mm（**平麵）。

4.4.2.4閘瓦粗糙度不大於Ra3.2um，偏擺不大於0.5mm。

4.4.2.5同一副製動器的支架斷麵與製動盤**線距離偏差不大於

&plu**n;0.5mm。製動器的支架端麵與製動盤的**平麵的平行度誤差不得大於0.2mm。

4.4.2.6同一副製動盤兩閘瓦工作麵的平行度不應超過0.5 mm。
