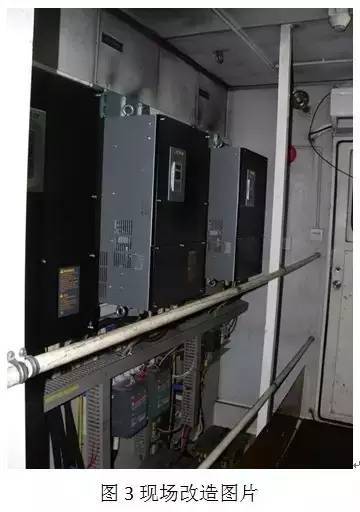

主電路是給異步電動機提供調壓調頻電源的電力變換部分，變頻器的主電路大體上可分為兩類：電(dian)壓(ya)型(xing)是(shi)將(jiang)電(dian)壓(ya)源(yuan)的(de)直(zhi)流(liu)變(bian)換(huan)為(wei)交(jiao)流(liu)的(de)變(bian)頻(pin)器(qi)，直(zhi)流(liu)回(hui)路(lu)的(de)濾(lv)波(bo)是(shi)電(dian)容(rong)。電(dian)流(liu)型(xing)是(shi)將(jiang)電(dian)流(liu)源(yuan)的(de)直(zhi)流(liu)變(bian)換(huan)為(wei)交(jiao)流(liu)的(de)變(bian)頻(pin)器(qi)，其(qi)直(zhi)流(liu)回(hui)路(lu)濾(lv)波(bo)是(shi)電(dian)感(gan)。 它由三部分構成，將工頻電源變換為直流功率的“整流器”，吸收在變流器和逆變器產生的電壓脈動的“平波回路”，以及將直流功率變換為交流功率的“逆變器”。

**jindaliangshiyongdeshierjiguandebianliuqi

，tabagongpindianyuanbianhuanweizhiliudianyuan。yekeyongliangzujingtiguanbianliuqigouchengkenibianliuqi，youyuqigonglvfangxiangkeni，keyijinxingzaishengyunzhuan。

在整流器整流後的直流電壓中
，含有電源6倍頻率的脈動電壓，此外逆變器產生的脈動電流也使直流電壓變動。為了抑製電壓波動，采用電感和電容吸收脈動電壓（電流）。裝置容量小時，如果電源和主電路構成器件有餘量，可以省去電感采用簡單的平波回路。

同整流器相反，逆變器是將直流功率變換為所要求頻率的交流功率，以所確定的時間使6個開關器件導通
、關斷**可以得到3相交流輸出。以電壓型pwm逆變器為例示出開關時間和電壓波形。

控製電路是給異步電動機供電（電壓、頻率可調）的主電路提供控製信號的回路
，它有頻率、電壓的“運算電路”，主電路的“電壓
、電流檢測電路”，電動機的“速度檢測電路”，將運算電路的控製信號進行放大的“驅動電路”
，以及逆變器和電動機的“保護電路”組成。

（1）運算電路：將外部的速度
、轉矩等指令同檢測電路的電流
、電壓信號進行比較運算，決定逆變器的輸出電壓
、頻率。

（2）電壓、電流檢測電路：與主回路電位隔離檢測電壓、電流等。

（3）驅動電路：驅動主電路器件的電路。它與控製電路隔離使主電路器件導通、關斷。

（4）速度檢測電路:以裝在異步電動機軸機上的速度檢測器(tg、plg等)的信號為速度信號
，送入運算回路，根據指令和運算可使電動機按指令速度運轉。

（5）保護電路：檢測主電路的電壓
、電流等

，當發生過載或過電壓等異常時

，為了防止逆變器和異步電動機損壞，使逆變器停止工作或抑製電壓、電流值。
