花架式門式起重機

     與CD、MD等型號的電動葫蘆配套使用
，是一種有軌運行的中小型起重機

，其適用起重量5～10噸，適用跨度為12～30米，工作環境-20攝氏度～+40攝氏度內。

　  本產品為一般用途起重機
，多用於露天場所及倉庫的裝卸或抓取物料。本產品有地麵操縱和室內操縱兩種形式。

     起升機構包括電動機
、製動器、減速器、卷筒和滑輪組。電動機通過減速器，帶動卷筒轉動，使鋼絲繩繞上卷筒或從卷筒放下，以升降重物。小車架是支托和安裝起升機構和小車運行機構等部件的機架
，通常為焊接結構

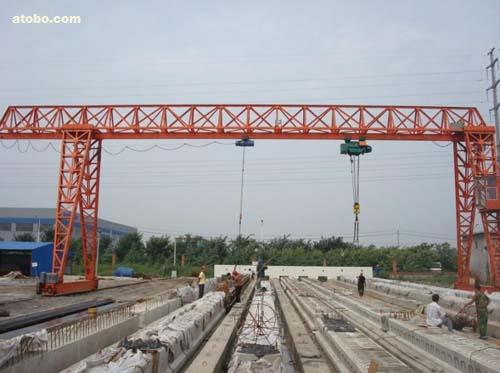

花架式門式起重機簡圖

    構造-花hua架jia門men形xing常chang由you兩liang扳ban梁liang架jia組zu成cheng，其qi下xia端duan與yu輪lun架jia連lian接jie。在zai兩liang門men形xing支zhi架jia間jian的de適shi合he的de橫heng連lian板ban是shi很hen重zhong要yao的de
，因yin為wei在zai水shui平ping架jia和he支zhi架jia間jian的de加jia強qiang角jiao用yong的de圓yuan彎wan的de形xing式shi比bi較jiao貴gui。門men架jia的de計ji算suan是shi靜jing力li不bu定ding的de
，過guo程cheng可ke參can閱yue安an得de列lie氏shi著zhu起qi重zhong機ji的de靜jing力li學xue一yi書shu。和he門men型xing起qi重zhong機ji一yi樣yang，靜jing力li不bu定ding的de情qing形xing，可ke把ba門men形xing架jia的de一yi支zhi柱zhu作zuo成cheng擺bai動dong支zhi柱zhu來lai抵di消xiao。

    把門形架作成桁架有一好處，即受風力之麵積較小
，並且本身重量也較小。

    對於門形架的靜力計算給與下列的許可應力：

    無風壓機加速力：小於等於1000千克/平方公分；風壓為50千克/平方公分及有加速時：1200千克/平方公分；無負荷而有風壓200千克/平方公分時：小於1400千克/平方公分。

    穩定性-穩定性是研究在工作中的全負荷起重機，並且顧及50千克/平方公分的風壓，同時要研究伸出臂垂直及平行海岸線時的情形。沒有負荷時穩定性要依起重機的位置來研究在風壓為200及250千克/平方公分時的情形。伸出臂垂直於海岸線時，風壓則平行於伸出臂
，作用於整個起重機麵上。

    普通用**小的輪壓來估計穩定性便夠了。若一輪壓過小或為負數，則可在使此車輪壓力增加的一邊加一平衡重量(附加重量)。
