YP係列電力液壓臂盤式製動器

一、 產品介紹

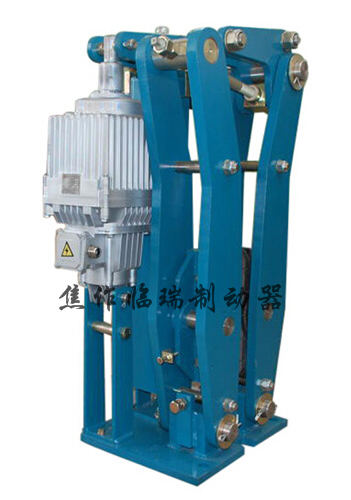

YP係列電力液壓臂盤式製動器

是一種高性能
、多功能和基本免維護的產品。其聯鎖式退距均等裝置可保證兩側瓦塊退距均等，使用過程中無需調整；瓦塊自動隨位裝置可避免瓦塊浮貼在製動盤上；襯墊磨損自動補償裝置可使瓦塊退距和製動力矩在使用過程中保持恒定，免去經常調整的麻煩；手動打開裝置可方便安裝、維護及緊急情況下解除製動；插裝式製動襯墊使更換更快捷；還可根據需要加裝各種限位開關
，通過PLC控製，實現故障顯示（聯鎖）
、襯墊磨損指示（聯鎖）等輔助功能。

YP係列製動器可廣泛用於起重、皮帶運輸、港口裝卸、冶金、礦山、建築等行業的機械設備的減速、停車製動及保護。

YP係列製動器安裝連接尺寸符合JB/T 7020和DIN15435標準，可與相同規格的YP係列製動器互換安裝。

二、性能特點

1、製動架主要擺動鉸點均設有自潤滑軸承
，傳動效率高，動作靈活、可靠，使用壽命長，使用過程中無需潤滑；

2、製動襯墊采用鍵連接插入式結構，螺栓連接
，安裝、更換方便，快捷。摩擦材料采用銅基粉末冶金高性能摩擦材料，使用壽命長，摩擦係數穩定，環境適用好

；

3、製動彈簧布置在方管內，並在彈簧管外壁設有力矩標尺，製動力矩調整和讀數方便
；

4、驅動裝置為Ed 係列電力液壓推動器，采用全密封單推杆結構

，高壓鑄造鋁合金外殼
，非浸油式電機，F級絕緣；IP54防護等級；密封件和軸承均采用國際知名**
，性能優良，使用壽命長；

5、所有非主要承載荷螺栓連接件均采用不鏽鋼，銷軸均采用表麵鍍硬鉻等防腐表麵強化處理或選用不鏽鋼材質製造，防腐性能好；

6、製動器有聯鎖式退距均等裝置，可保證兩側瓦塊退距均等；製動瓦塊設有自動隨位裝置
，可完全避免製動襯墊浮貼製動盤的現象；

7
、製動器設有襯墊磨損自動補償裝置，瓦塊退距和製動力矩在使用過程中保持恒定，免去經常調整的麻煩。

8、製動器標配有手動打開裝置
，可實現手動釋放（打開）製動器。

9、製動器標配有打開（開閘）位置的檢測開關，便於實現自動聯機控製。另外也提供襯墊磨損極限位置檢測開關、閉合（上閘）限位開關和手動打開限位開關
，用戶根據工況要求自行選擇。
