單相運行保護方法

    單相運行保護方法

    欠電流繼電器保護

    它的保護元件是三個欠電流繼電器（1LJ、2LJ
、3LJ），其控製線路見圖1。如果任一相中電流大幅度減少或消失，繼電器就會動作，切斷控製回路。這種保護比較可靠
，但價格較貴。[2]
    零序電壓繼電器保護

    眾所周知
，星形（Y）接(jie)法(fa)的(de)電(dian)動(dong)機(ji)在(zai)中(zhong)性(xing)點(dian)接(jie)地(di)的(de)三(san)相(xiang)平(ping)衡(heng)係(xi)統(tong)中(zhong)，其(qi)中(zhong)點(dian)對(dui)地(di)電(dian)壓(ya)在(zai)理(li)論(lun)上(shang)為(wei)零(ling)。當(dang)一(yi)相(xiang)斷(duan)電(dian)時(shi)
，由(you)於(yu)零(ling)序(xu)電(dian)壓(ya)的(de)影(ying)響(xiang)
，電(dian)動(dong)機(ji)中(zhong)點(dian)偏(pian)移(yi)，使(shi)電(dian)壓(ya)升(sheng)高(gao)到(dao)幾(ji)十(shi)伏(fu)（約為25~45V），驅使繼電器YJ動作，切斷電流（如圖2所示）。但是在實際線路中，由於三相電流不平衡，或電機繞組三相阻抗不平衡，電機中點對地電壓大於零，有時多達幾伏（為相電壓的3.6%左右），因此將繼電器動作電壓整定在12~24V為宜。

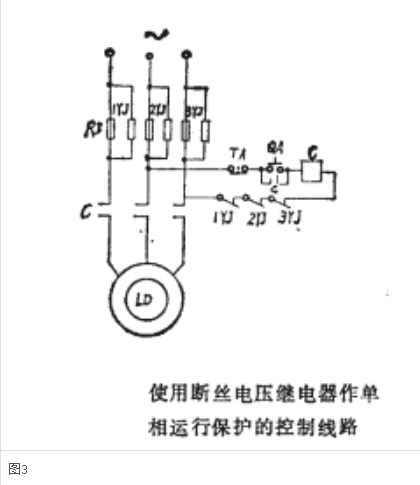

    斷絲電壓保護

    這種保護的原理是保險絲熔斷後，在其兩端必定會產生電位差。斷絲電壓的大小與電動機負載情況有關。利用斷絲電壓使繼電器（1YJ、2YJ、3YJ）動作，即可達到保護之目的
，如圖3所示。斷絲電壓繼電器一般整定在60V左右動作。[2]
