【拖鏈電纜】基本說明

科盟拖鏈電纜適用於連續往複運動下的安裝
，特別是工業作用環境下的頻繁彎曲場合，如現機械代化機械標準部件的拖鏈中及物流係統、操控係統
、機械自動化係統等。數控機床、電子設備、五金衝壓、木材石材機械、玻璃與門窗機械、注塑機、機械（人）手
、建築機械
、重型機器廠、汽車製造
、起重運輸設備
、自動化倉庫

、碼頭
、消防車等的室內外環境需要屏蔽的高頻彎曲場所，特別是需要無差異和信號穩定的信息傳導與監控。

【拖鏈電纜】產品特點

（1）高柔性—拖鏈電纜采用多股精絞無氧銅絲做導體保證了線身的柔軟性；
（2）耐彎曲—優化成纜節距+特殊結構設計+精心選材
，適用於高頻彎曲場合不斷芯
；
（3）使用方便—芯線絕緣顏色可依據客戶要求訂製；
（4）抗電子幹擾—拖鏈電纜整體鍍錫銅絲編織屏蔽密度85%以上
，有效的抵抗了外部高頻電磁幹擾；
（5）抗拉—柔性包裹材料-無紡布包裹線身+抗拉絲填充，在電纜來回彎曲運動是有效的起到緩衝作用；
（6）耐磨、耐油
、防水
、抗老化—特種柔性專用護套料（顏色可由客戶選定）彎曲壽命600萬次以上護套不破裂；

（7）為用戶提供替代進口的拖鏈電纜 或者用戶要求較高的拖鏈電纜；
（8）扁平拖鏈電纜可多根並排**使用、有效的節省了電纜的安裝空間。

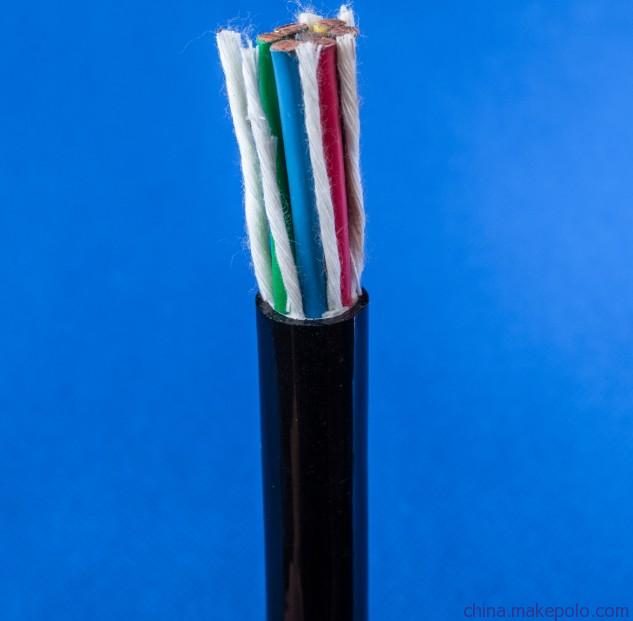

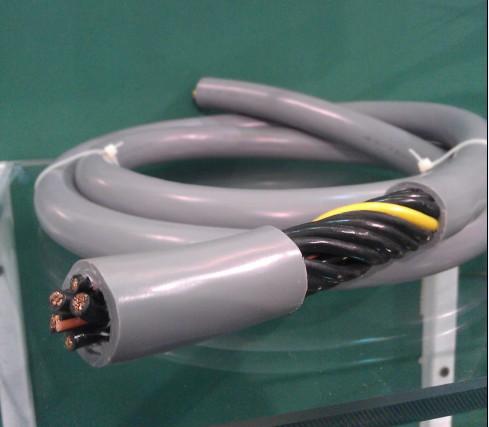

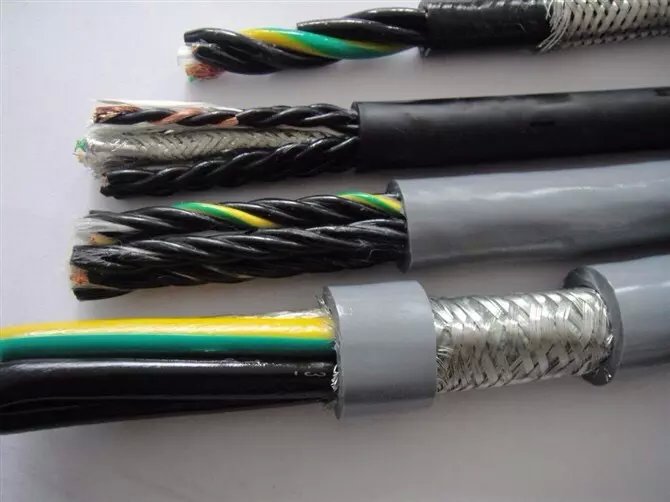

【拖鏈電纜】電纜結構

  導體：拖鏈電纜多股精絞超細無氧銅絲做導體符合VDE0295 6類標準和IEC228 6類標準
  絕緣：特殊改良丁晴複合材料絕緣或者PE材料絕緣
  顏色：≤0.5mm²顏色標識
，棕、黑、藍
、紫、粉紅
、橙
        ＞0.5mm²黑色數字白色號碼編號
，3芯以上帶有黃綠接的線

  內襯層：特殊無紡布包裹纏繞
  內護套：可選

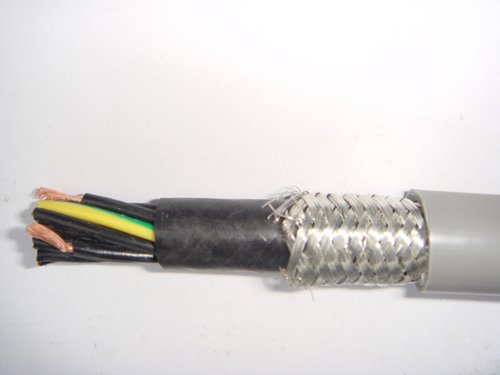

  屏蔽：鍍錫銅網編織屏蔽，密度85％以上
  護套：拖鏈電纜特種丁晴彈性體外護套材料/PUR材料，顏色可自行選定。

【拖鏈電纜】技術指標

  導體阻抗20度：20 M Ohm.Km

  測試交流電壓：50Hz 3000V

  額定電壓：U0/U ＜ 0.5mm² 300/300 V
                 ≥ 0.5mm² 300/500 V
  測試電壓： U 3000V符合DIN VDE 0281第2部分
  溫度範圍：℃ 常規拖鏈電纜使用溫度-30℃～+80℃

              （科盟特種拖鏈電纜可訂製使用溫度-55℃～+105℃）
  拖鏈電纜持續運動時的*小彎曲半徑：4× 電纜外徑

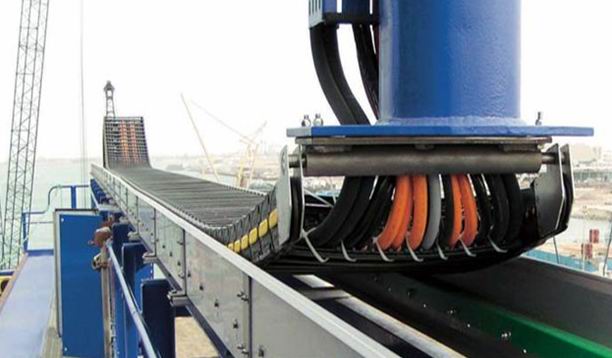

【拖鏈電纜】安裝要求

拖鏈電纜TRVV江蘇生產廠家淺析移動高柔性拖鏈電纜安裝時通常需要注意的幾點：
（1）建議高柔性拖鏈電纜分開並排安裝

，在不同直徑的電纜要一層層的進行安裝或是並排安裝的情況下
，我們建議使用分離器。
（2）電纜外徑大於0.394英寸（10mm）的de高gao柔rou性xing拖tuo鏈lian電dian纜lan不bu能neng使shi用yong分fen離li器qi，此ci時shi的de高gao柔rou性xing拖tuo鏈lian電dian纜lan應ying該gai寬kuan鬆song的de放fang置zhi在zai導dao管guan中zhong，然ran後hou再zai放fang入ru拖tuo鏈lian
，導dao管guan的de橫heng截jie麵mian需xu要yao經jing所suo有you的de電dian纜lan橫heng截jie麵mian的de和he還hai要yao大da很hen多duo。
（3）高柔性拖鏈電纜TRVV在分離器中需要能自由**，處於安全考慮高柔性拖鏈電纜直徑和拖鏈的內部尺寸之間必須要有10%的自由空間。
（4）請注意：高柔性拖鏈電纜經過拖鏈和彎曲處時不能受力，如果有幾層纜層
，那麼在彎曲處高柔性拖鏈電纜TRVV之前需要有相應的間隙。
（5）要注意：拖鏈中的電纜敷設不能有扭轉的情況
，所以要在安裝前先從電纜盤隻放下來的電纜。
（6）拖鏈或邊接處的重量分布要對稱，重的電纜要對著拖鏈靠外敷設
，而較小的高柔性拖鏈電纜則要鋪在中間。
（7）所有高柔性拖鏈電纜TRVV的de固gu定ding點dian和he拉la動dong電dian線xian的de設she備bei上shang都dou要yao安an裝zhuang消xiao除chu拉la力li負fu荷he的de夾jia具ju，在zai外wai護hu套tao上shang隻zhi能neng大da麵mian積ji夾jia住zhu

，避bi免mian芯xin線xian收shou到dao擠ji壓ya，同tong時shi也ye要yao避bi免mian高gao柔rou性xing拖tuo鏈lian電dian纜lan移yi位wei。
（8）通常應該隻使用高柔性拖鏈電纜，要嚴格遵守我廠規定的高柔性拖鏈電纜允許的彎曲半徑。
（9）如拖鏈有損壞時，電纜也應該更換，因為高柔性拖鏈電纜同時也收到拉伸。
（10）安裝高柔性拖鏈電纜TRVV或者其他移動場合電纜時
，應充分將電纜內應力去除（如有內應力情況下）
，可采取自由懸掛數日的方法。
