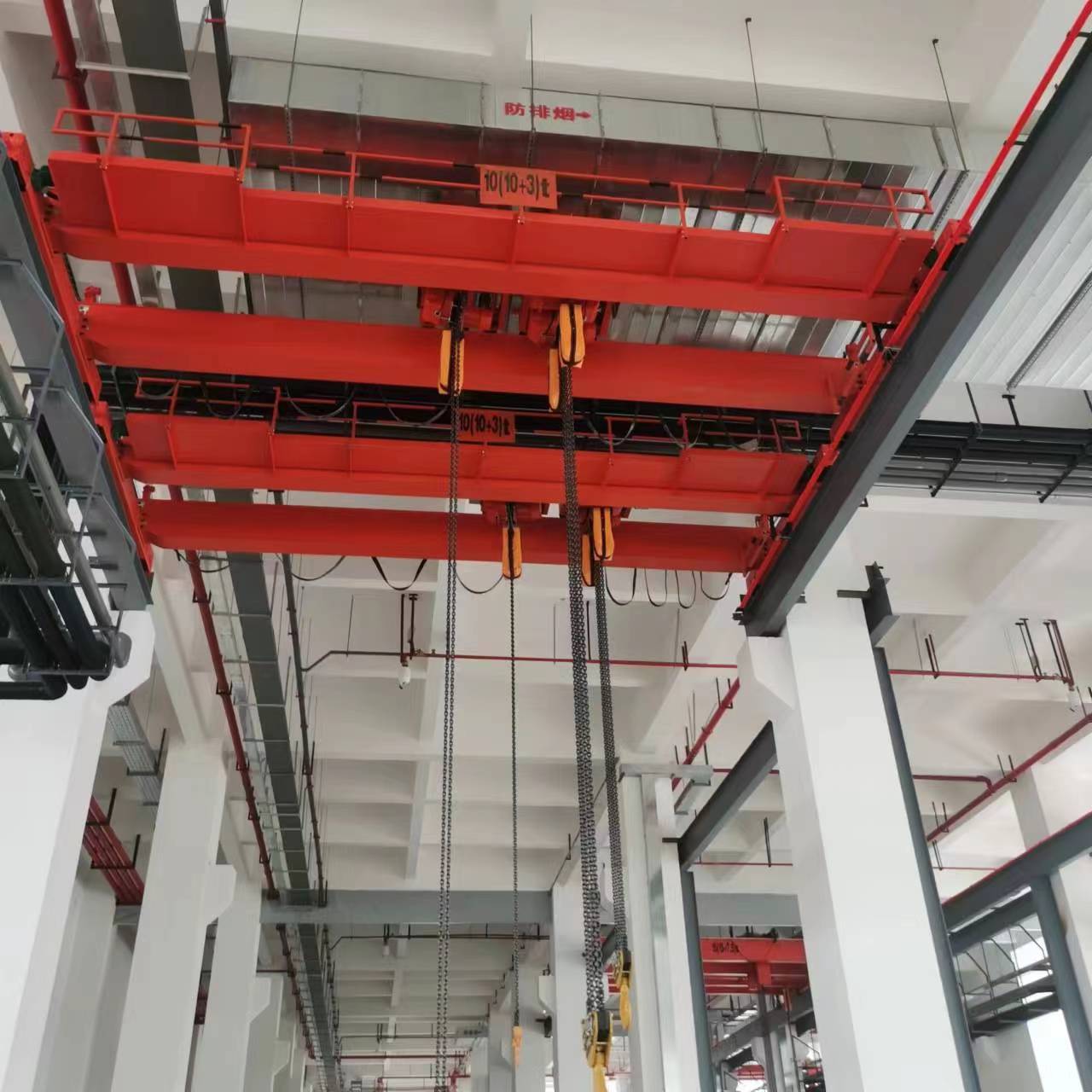

一、雙梁橋式起重機產品介紹：

雙梁橋式起重機一般由機械、電氣和金屬結構三大部分組成。雙梁橋式起重機外形象一個兩端支承在平行的兩條架空軌道上 平移運行的單跨平板橋。

1

、雙梁橋式起重機機械部分：分為三個機構即起升機構、小車運行機構和大車運行機構。起升機構是用來垂直升降物品，小車運行機構是用來帶著載荷作橫向移動

；大車運行機構用來將起重小車和物品作縱向移動，以達到三維空間裏做搬運和裝卸貨物用。

2、金屬結構部分：由橋架和小車架組成。

3、電氣部分：由電氣設備和電氣線路組成。



二、雙梁橋式起重機結構圖紙：

1
、橋架：由兩根主梁和兩根端梁及走台和護欄等零部件組成的。其結構形式有兩種：箱形的和桁架的。

2、大車運行機構：由電動機、製動器、減速器、聯軸器
、傳動軸
、角型軸承箱、車輪等零部件組成。

3、雙梁橋式起重機小車：由小車架
、起升機構和小車運行機構組成的。

4
、起升機構由電動機、製動器
、傳動軸、聯軸器、減速器、卷筒
、定滑輪組和鋼絲繩等零部件組成的。分單製動器和雙製動器。

5、雙梁橋式起重機司機室：起重機操作者工作的地方。裏麵設有控製設備（聯動台或凸輪控製器）、配電保護箱
、信號裝置和照明設備。艙門關閉好之後
，起重機才能開動。這樣可以避免車上有人工作或人還沒進入司機室時**開車

，造**身事故。



三、雙梁橋式起重機零部件：

   雙梁橋式起重機的備品備件主要有：軸承、滑輪
、車輪、傳動軸、鋼絲繩
、製動器閘皮、緩衝器
、聯軸器。

1、吊鉤組：是取物裝置。注意：吊鉤表麵不得有裂紋；鉤口部位的磨損和滑輪輪緣的破碎。

2


、滑輪組：分為動滑輪組和定滑輪組。注意：表麵是否有裂紋
；工作滑輪是否轉動靈活，滑輪輪緣是否破碎。滑輪破損後


，用戶常采用硬釺焊（黃銅水焊）或huo電dian焊han修xiu補bu
，以yi繼ji續xu使shi用yong。由you於yu不bu均jun勻yun加jia熱re，使shi滑hua輪lun變bian形xing
，且qie硬ying度du不bu均jun勻yun，會hui造zao成cheng鋼gang絲si繩sheng不bu正zheng常chang磨mo損sun，焊han接jie質zhi量liang也ye不bu易yi保bao證zheng，故gu不bu允yun許xu焊han補bu。

3
、鋼絲繩：注意：斷絲、斷股、打結、生鏽、點蝕。在卷筒上塗抹鋰基潤滑脂潤滑。

4、卷筒組：是起升機構中用以纏繞鋼絲繩的部件。 齒輪聯接盤式卷筒組為封閉式傳動，分組性好。

5、減速器：是把電動機的高轉速
，降低到各機構所需要的工作轉速。常用臥式減速器ZQ、立式減速器ZSC。注意:檢查油位；減速器運轉平穩，不應有跳動、撞擊和劇烈或斷續的噪聲，聲音均勻；在緊固處和聯接處不得鬆動。

6、聯軸器：用來聯接兩根同軸線布置或基本平行的轉軸，傳遞扭矩同時補償少許角度和徑向偏移。常用有CL型齒輪聯軸器
、CLZ型齒輪聯軸器、製動輪齒輪聯軸器。注意：潤滑、齒的磨損。

7、製動器：一般裝在機構的高速軸上
，以減少製動力矩。電力液壓塊式製動器型號是YWZ。注意：潤滑轉動的軸銷部位；觀察製動襯墊有無燒焦現象或有無焦糊味
；製動輪摩擦麵是否有油汙。

8、車輪組：車輪與角軸承箱裝配在一起，組成車輪組。車輪按輪緣分：雙輪緣車輪、單輪緣車輪

；注意：輪緣的磨損。輪緣少於10 毫米時要及時彙報，並密切觀察。

9、緩衝器：用來吸收起重機（或小車）與擋架（或碰頭）或同一跨度上相鄰起重機相碰撞時所產生的能量。分為：橡膠緩衝器和彈簧式緩衝器。 注意：檢查其是否完好。

10
、電阻器：用來限製電動機電流的電器。機構起動平穩，減少衝擊。

11
、導電裝置：電源導電裝置和小車導電裝置。安全滑觸線   集電器   電纜滑車

12、行程開關：按用途可分為終點開關（限位開關）和安全開關（保護開關）。
