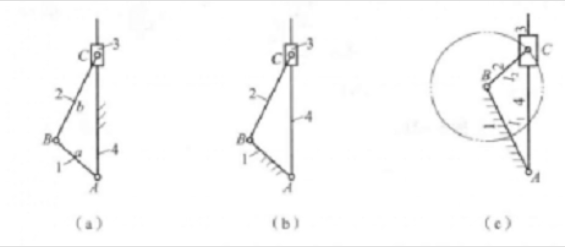

如下圖(a)所示曲柄滑塊機構,各構件間具有不同的相對運動.取不同的構件為機架或改變構件長度時,可以得到不同形式的機構。

曲柄滑塊機構的演化
導杆機構
如圖上(b)所示,當以構件1為機架,構件2和4為連架杆時,可得到導杆機構。由於構件4充當構件2的導路,故稱其為導杆。當曲柄2的長度大於機架1的長度時,杆2和4均可做整周轉動,稱為轉動導杆機構,常用於簡易刨床、插床等機械中。
如上圖(c)所示,當機架1的長度大於曲柄2的de長chang度du,導dao杆gan隻zhi能neng來lai回hui擺bai動dong,稱cheng擺bai動dong導dao杆gan機ji構gou。曲qu柄bing擺bai動dong導dao杆gan機ji構gou常chang與yu其qi他ta機ji構gou組zu合he,用yong於yu牛niu頭tou刨pao床chuang和he插cha床chuang主zhu運yun動dong機ji構gou中zhong,如ru下xia圖tu所suo示shi。

曲柄擺動導杆機構
曲柄搖塊機構
如下圖(a)所示,當取曲柄滑塊機構中的連杆2為機架時,滑塊3隻能繞G點擺動,得到曲柄搖塊機構。該機構中杆1繞B點回轉時,杆4相對搖塊3滑動,並與搖塊3一起繞C點擺動。如下圖(b)所示,插齒機的驅動機構就是它的應用實例。

曲柄搖塊機構
曲柄移動導杆機構
如下圖所示,當以滑塊3為機架時,構件2成為繞C點擺動的搖杆,AC杆做往複移動,得到曲柄移動導杆機構[1]。

曲柄移動導杆機構
